Schnittstellenanwendung von kapazitiven Touch-Sensing-Schlüsselchips und Einzelchip-Mikrocomputern

Einer. Überblick:

    Der allgemeine Schlüsselschalter verwendet zwei Metallkontakte, um unter Einwirkung äußerer Kraft die elektrische Leitung herzustellen, und eine elektrische Schleife wird gebildet, um die Übertragung von Strom zu realisieren. Diese Art von Schalterschlüssel zeichnet sich durch eine einfache Struktur und einen niedrigen Preis aus Es wird häufig in elektrischen Geräten verwendet. Da diese Art von Schlüsselschalter jedoch mechanische Kontakte aufweist, kommt es nach langer Zeit zu Oxidation, schlechtem Kontakt und einer sehr begrenzten Lebensdauer.

    Aus diesem Grund verwenden einige elektrische Geräte auch Induktionsknöpfe aus Metall, aber diese Knöpfe haben immer noch freiliegende Metallteile und erfordern immer noch direkten Kontakt mit dem menschlichen Körper, was Sicherheitsrisiken und Anwendungsbeschränkungen immer noch nicht vollständig ausschließen kann.

    Kapazitive berührungsempfindliche Tasten sind eine neue Art von Tasten, die in den letzten Jahren schnell entwickelt wurde. Sie können mehrere Millimeter Isoliermaterialien durchdringen. Sie können die vom menschlichen Körper induzierte mobile Ladung erfassen und die Wirkung des menschlichen Fingers beurteilen, um das "Ein" und zu identifizieren "Aus", realisieren Sie die Tastenfunktion, lösen Sie das Problem der Oxidation und des schlechten Kontakts gewöhnlicher mechanischer Kontakttasten vollständig und verbessern Sie die Lebensdauer erheblich. Gleichzeitig kann das Tastenfeld eine flache Oberfläche ohne Lücken sein, die leicht zu reinigen oder sogar zu waschen ist. Es ist sehr gut geeignet für die Verwendung von Küchengeräten (wie Induktionsherden, Mikrowellenherden).

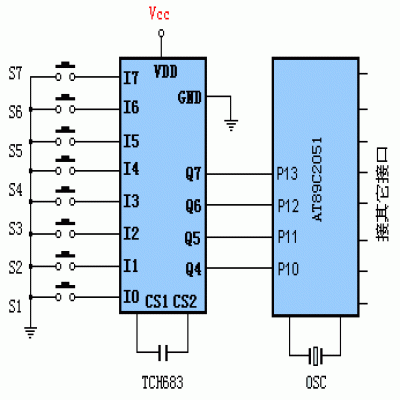

    Hier stellen wir die Schnittstellenanwendung des kapazitiven TCH683-Berührungssensor-Tastenchips und des Einzelchip-Mikrocomputers vor. Derzeit gibt es viele Chips mit der gleichen Funktion auf dem Markt, wie z. B. MT8810 usw. Das Schaltbild sieht wie folgt aus:

Wie aus der obigen Abbildung ersichtlich ist, befinden sich fast keine externen Komponenten an der Peripherie des Touch-Chips. Es wird nur ein Resonanzkondensator benötigt. Der Tasten-IC-Ausgang ist über 4 Busse mit dem Mikrocontroller verbunden. Der TCH683 gibt den BCD-Code aus, der leicht mit der MCU zu kommunizieren ist. Busschnittstellenverbindung, der Arbeitsspannungsbereich von TCH683 beträgt 2,2-5,5 V, die Ansprechgeschwindigkeit beträgt ca. 0,2 s und das maximale Zeitlimit für den Schlüssel beträgt ca. 15 s. Gleichzeitig weist der Chip bestimmte EMV-Eigenschaften (elektromagnetische Verträglichkeit) auf, und es gibt kein Problem bei der Erfüllung der allgemeinen elektrischen Anforderungen .

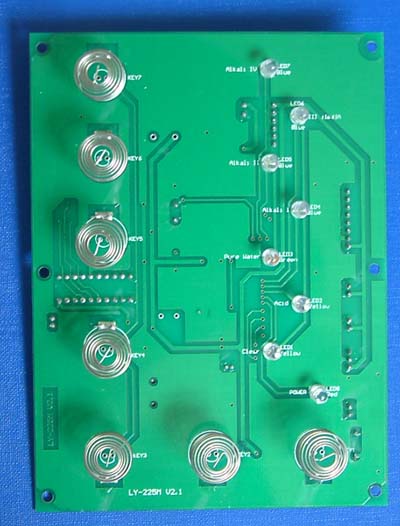

     Das folgende Bild zeigt das Erscheinungsbild einer Steuerplatine, die von unserem Unternehmen mithilfe kapazitiver Berührungserkennungstasten entworfen und hergestellt wurde.

Wir verwenden den Schraubenfederstil für den Metallsensorteil des Knopfes, der am Bedienfeld und in der Nähe des Tastenfelds befestigt ist. Der Tastenwert kann erhalten werden, indem Sie nur Ihren Finger in die Nähe der Taste bringen. Der Einzelchip-Mikrocomputer kann den Tastenstatus lesen, um die Steuerfunktion zu realisieren.

     Aufgrund einer solchen Erfassungsstruktur treten auch einige Designprobleme auf. Beispielsweise dürfen die Tasten nicht zu überfüllt sein und es muss ein bestimmter Abstand vorhanden sein. Im Allgemeinen müssen sie einen Abstand von 25 mm haben, da sonst Interferenzen oder Induktionsmischungen auftreten. Dies ist ein Schönheitsfehler und nur für geeignet Wenn das Panel nicht zu viele Platzbeschränkungen aufweist.

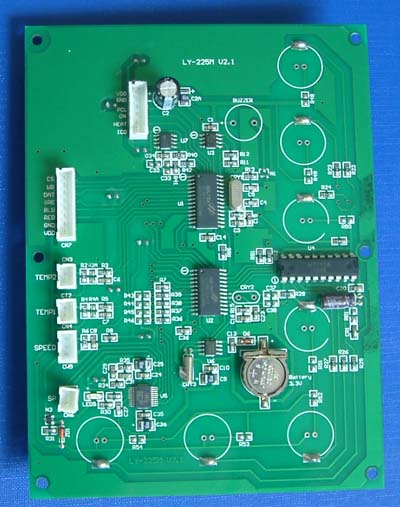

     Die folgende Abbildung zeigt das Erscheinungsbild der Komponentenoberfläche der Tastatur.
