CB12/6C44 1-2-3-4-6-8小时多种选择定时IC芯片
1、定时开关IC芯片功能说明：
芯片工作电压：DC2.4-5.0V；上电不工作
当KEY1开关脚一直接GND，上电可工作；（以选择定时4小时为例）则定时工作4小时后停止，如果定时过程中低电位消失，则输出马上停止，重新加上低电位则重新计时4小时 输出为高电平。
2、极限参数
ABSOLUTE MAXIMUM RATING
Supply voltage (Vdd)……………… - 0.3V ~ 6.0V |
Input in voltage (Vin)………… Vss – 0.2V ~ Vdd + 0.2V |
Operating ambient temperature (Topr) EC2501DS, ……………………… -20℃ ~ + 85℃ |
Storage ambient temperature (Tstor) ………… –40℃ ~ + 125℃ |
3、电气参数：

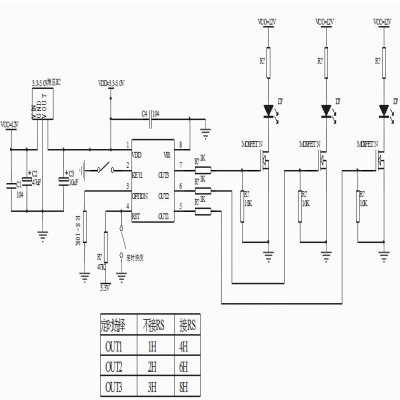

4、参考电路图：
4 小时定时灯串IC时参考电路图：
