5.3K+2.4G无线心率套装 JW-5.3K+2.4G-HR(JW-W812)

5.3K+2.4G无线心率套装 JW-5.3K+2.4G-HR(JW-W812)产品规格确认书Approved by客户签名栏 Project Name&Item产品名称及编号5.3K+2.4G无线心率套装JW-5.3K+2.4G-HR(JW-W812)Working Voltage工作电压发射胸带:3.0V(2032纽扣电池)接收模组:3.0V—5.0V备注说明(请选择)5.

5.3K+2.4G无线心率套装 JW-5.3K+2.4G-HR(JW-W812)


产品规格确认书

Approved   by

客户签名栏



Project   Name&Item

产品名称及编号

5.3K+2.4G无线心率套装

JW-5.3K+2.4G-HR(JW-W812)

Working   Voltage

工作电压

发射胸带:3.0V(2032纽扣电池)

接收模组:3.0V—5.0V

备注说明(请选择)

5.3K模组选配,2.4G模式需配2.4G接收模组,使能 “H”


产品图样

                                                                                  JW-W812

Version

版本

V1.0

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. Features ( 产品特性 )

    无线心率信号发射胸带是一个检测心率信号,并将通过5.3K+2.4G无线方式将信号发送到5.3K和2.4G无线接收终端的一种设备,它主要用于:心率表、健身车等一些能接收显示信号的接收器.它优秀的高度电子方案,高度集成IC,它能准确的检测心率,并且具有非常出色的抗干扰能力.

    创新的设计,采用新型的材料使其检测能力比传统的设计更强,佩戴更舒适.而且它是按照30米的防水要来设计的,所以即使在运动大汗淋漓的时候或者是清洗的时候都能保证胸带完好.



二、产品原理介绍

该产品采用无线传感器,通过监控人的心率电波来测量并准确显示人的心率。同时还可以设定最高心率上限及告警提示,提示运动者心率应保持在该区域内。这些设计更有效地提醒运动对象控制心率,防止身体受到损害,同时通过控制心率范围,达到最佳的锻炼效果。目前在欧美等发达国家及地区深受运动爱好者欢迎。

备注: 无线传感器技术:利用心率传输带采集人的心脏电波(如同医院的心电图测试传感原理)是心率测量的最为准确的方法,通过无线传输技术(请严格按产品说明书操作,注意其它无线电的干扰!)发送到心率表中,更有效地提醒运动监视对象控制心率,防止猝死,同时通过控制心率范围,达到最佳的锻炼效果



三、产品使用说明

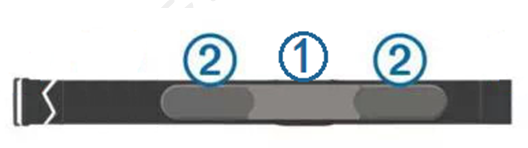

1. 先将心跳带内侧的传导垫片如图2位置用少量水或传导凝胶沾湿,使胸部与发射器之间建立稳固的连接。

JW-W812

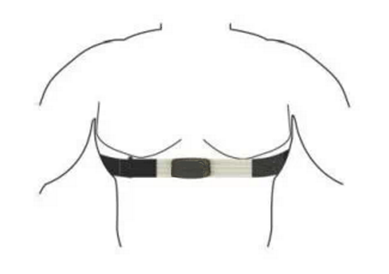

2. 将心跳带束住您的胸部。检查弹性是否足够贴身舒适。

3. 请调整胸带使其舒适地紧贴在胸肌下方。

4. 心跳带上传导器的位置会影响其性能。请将它沿着带箍移动, 确保它位于您的心脏上方, 及避开胸毛浓密之处。

5. 在干燥寒冷天气,心跳带稳定发挥功能可能需要数分钟时间,这是正常现象。运动数分钟后即可得到改善。因为传导器需要一小层汗水以加强与皮肤的接触。


JW-W812



提示:

1. 在开始运动前15至20分钟佩上心跳带, 让身体充分适应。

2. 精神压力或忧虑情绪会使心率变化幅度减少,建议在开始运动之前,先热身5至10分钟, 可让心情放松及令身体作出运动准备。注意: 运动之前没有热身, 可能会使身体受伤。



更换心跳带电池( 1 颗C R2032 3V 锂电池)

1 . 本产品的原装电池, 是货运前在工厂内装入。由于在运输及储仓期间, 电池会不断消耗, 原装电池的寿命, 有可能比一般电池短。电池电压最少要有2 . 6 V , 胸带才能工作。如电量不足, 请更换电池。
举例: 电池含电 ÷ 胸带待机耗电(大约每秒1μA ) = 总运输及储仓时间(不包括电池自然损耗)

2 . 在心跳带的背面找到电池仓, 用一枚硬币以逆时针方向扭松转开电池盖。

3 . 取出旧电池, 装入新电池, 正极朝上, 装回电池仓盖, 然后以顺时针方向扭转,直到电池盖槽位指在外壳上之圆点为紧合。


四、产品保养说明

1. 心率带上积累的汗水和盐分会降低心率测量的准确度。建议每次使用完之后,都对心率带进行简单的冲洗。每使用7次后,要进行一次正式的清洗。

2. 清洗心率带之前,务必要将传感器模组从心率带上取下来。

3. 不要使用烘干机或者甩干机。

4. 如果要用洗衣机清洗心率带软带的话,请将软带放入洗衣袋中,以防止带子缠绕。

5. 清洗时,使用少量温和的洗涤剂,不要使用包含刺激性化学物质、衣物柔顺剂、漂白剂、研磨物质的洗涤剂。

6. 清洗用水的温度不要超过40摄氏度。

7. 如果软带的标签上有手洗标识,请务必不要使用洗衣机(下面是机洗和手洗的标识)

JW-W812



8. 在不使用的时候,将传感器模组从心率带上取下,可以延长心率带的寿命。

9. 将心率带平方或者宽松的悬挂,不要紧紧地卷曲起来。

10. 不要将心率带长时间暴露在直射的阳光下。

11. 不要让化学物质(包括防晒霜、漂白粉、氨水、驱蚊剂等)接触心率带。



五、使用注意事项

l  不得弯曲或刮胸腔皮带的电极胶质段。

l  请勿对本产品猛力施压、撞击、或放在温度或湿度变化大的地方。

l  切勿长时间, 将胸带暴露于直射阳光下, 否则会导致胸带失灵。

l  切勿企图拆解本产品或干扰内部零件, 此举可能损坏产品, 亦可能造成人身伤害。

l  在任何情况下, 都不要接触本产品上面外露电路, 因为有触电危险。

l  如本产品停止动作, 请尽快更换电池。若长期不使用本产品, 请取出电池。

l  本产品的原装电池, 是货运前在工厂内装入。由于在运输及储仓期间, 电池会不断消耗, 原装电池的寿命, 有可能比一般电池短。

若电池泄漏液体, 请立即将电池座抺干净, 并注意切勿让其与您的皮肤直接接触。不管使用何种电池, 都要小心处理。

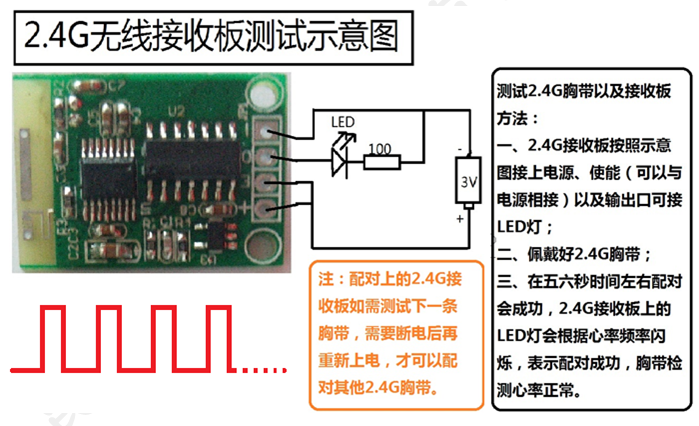

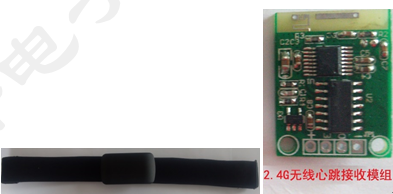

六、2.4G接收模组接线方式

1、2.4G发射胸带必须配对我司2.4G接收模组才可使用,接收模组接线方式及测试说明如下:



符号

参 数 描 述

备 注

+

电源正

2.5V   ~ 5.5V

E

心率接收板使能

高电平工作

O

心率信号输出

约15ms脉冲信号

电源地

GND





JW-W812
