人体感应模组-JW-PIR412A

产品规格确认书Approved by客户签名栏客户签名Project Name&Item产品名称及编号人体感应模组-JW-PIR412AWorking Voltage工作电压2.8V-12VMaterial Picture实物图样Version版本V1.0Remark备注1、规格书仅供参考!以实际样品功能为准!2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是

产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

人体感应模组-JW-PIR412A

Working   Voltage

工作电压

2.8V-12V

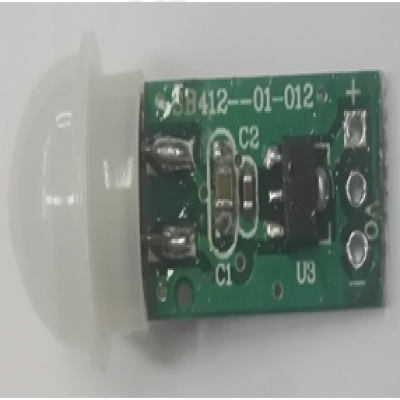

Material   Picture

实物图样

人体感应模组-JW-PIR412A

Version

版本

V1.0

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

General

   412A人体感应模块:是基于被动式人体红外线技术的数字智能自动控制产品, 灵敏度高,可靠性强,广泛

应用于各类自动感应电器设备。



Features and Electrical Specification

1.工作电压:DC 2.8V-12V;

2.静态电流:<100uA;

3.延时:可调(贴片电阻调节);

4.光控:不可调;

5.灵敏度:不可调;

6.封锁时间:不可调(2秒);

7.触发方式:可重复;

8.感应范围:≤100度锥角, ≤4米;

9.工作温度:-10 - +40℃

10.PCB外形尺寸:16mm*14mm

11.模块透镜:SB-F-01



Lens information

Lens diameter: 13.5mm (default), detecting angle≥100°, detecting range<5M.


人体感应模组-JW-PIR412A

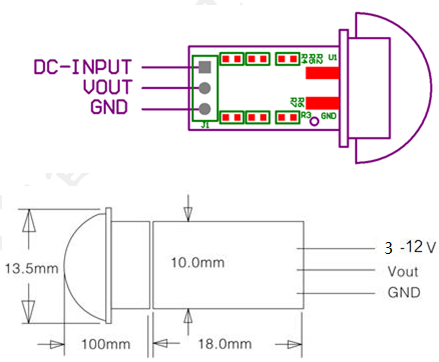

Application Note



Funtions:



1、DC-INPUT:为工作电压、输入电源电压,范围是(DC 2.7V-12V)。

2、VOUT:为3V高低电平输出,有感应输出时,是高电平3V;无感应输出时,是低电平0V。可根据客户要求改成:集电极开路输出,等压输出。

3、DELAY_TIME:为延时调节;默认延时为10秒;通过上拉和下拉电阻,可以调节输出延时。



Parameter Setting



1.      Input voltage and Quiescent current

According to the input voltage,the current of the Module≤20uA:



2.      Delay time adjustment

Step

ONTIME Center   Voltage (V)

On time(s)

Voltage(V)

Pull-up resistor

Pull-down resistor

(VDD*(Step*2)+3)/128

(Typical)

(VDD=3V)

0

3/128 or   lower

2.3

0

NO

0R

1

(VDD*2+3)/128

4.7

0.07

1M

24K

2

(VDD*4+3)/128

7

0.117

1M

39K

3

(VDD*6+3)/128

9.4

0.164

1M

56K

4

(VDD*8+3)/128

18.7

0.21

1M

75K

5

(VDD*10+3)/128

37

0.257

1M

91K

6

(VDD*12+3)/128

56

0.304

1M

110K

7

(VDD*14+3)/128

1min 15 sec

0.351

1M

130K

8

(VDD*16+3)/128

2min 30 sec

0.398

1M

150K

9

(VDD*18+3)/128

5min

0.445

1M

174K

10

(VDD*20+3)/128

7min 29 sec

0.492

1M

200K

11

(VDD*22+3)/128

9min59 sec

0.539

1M

220K

12

(VDD*24+3)/128

19min 58   sec

0.585

1M

240K

13

(VDD*26+3)/128

39min 56sec

0.632

1M

270K

14

(VDD*28+3)/128

59min25 sec

0.679

1M

294K

15

(VDD*30+3)/128   or higher

1hour20min

3

0R

NO
