BLE4.2-MP3解码芯片 JW6905A

BLE4.2-MP3解码芯片 JW6905A产品规格确认书Approved by客户签名栏客户签名Project Name&Item产品名称及编号BLE4.2-MP3解码芯片JW6905AWorking Voltage工作电压5VPicture产品样片

BLE4.2-MP3解码芯片 JW6905A


产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

BLE4.2-MP3解码芯片

JW6905A

Working   Voltage

工作电压

5V


产品样片

                                                                          JW6905A

Version

版本

V1.0

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. Features ( 产品特性 )

★ 支持蓝牙协议版本 V4.2

★ 支持蓝牙双模

★ 30段数字音量调节;

★ 中文提示音;



二.  Operation Function:

上电后开始检测是否连接蓝牙功能,优先级后插优先。

模式有:蓝牙连接 — 音乐模式.

         上电默认音量25,有电话功能,蓝牙MP3设备名称: BT-MP3   透传数据设备名称:BT-BLE

         串口默认波特率:9600

三、原理图图

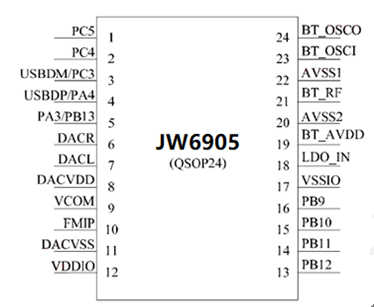

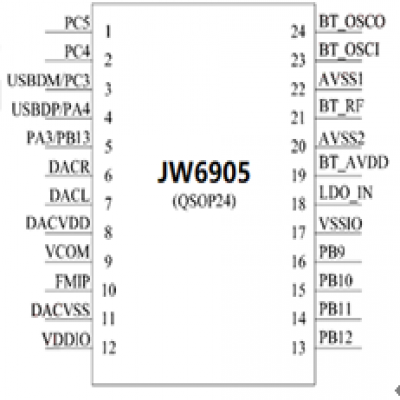

四、封装图:

JW6905A

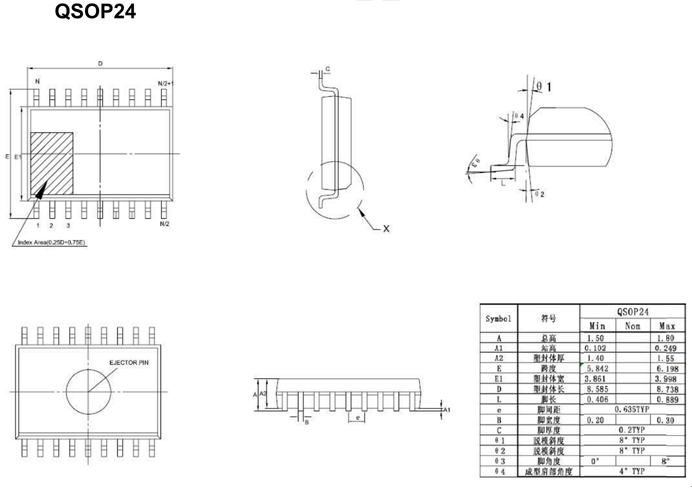

五、尺寸图

JW6905A


六、注意事项:

1、本播放器是高精电子产品,请勿自行拆卸组件;

2、避免强烈摔打,碰撞本播放器;

3、避免在下列环境中使用本播放器:高温、低温、潮湿、多尘、磁场强大及长期暴露于阳光之下;

4、为防止资料丢失,建议用户将重要资料备份,尤其本公司在修复不良品时,将清除不良品中的所有数据,因资料遗失所造成的损失本公司概不负责;

5、本播放器不应遭受水滴和水溅;

6、收听时请选用适当的音量,以避免损伤听力;

7、请按照当地相关的环境条例来处置废弃机器和附件;

8、产品如有任何变动,怒不另行通知,不便之处,敬请原谅。
