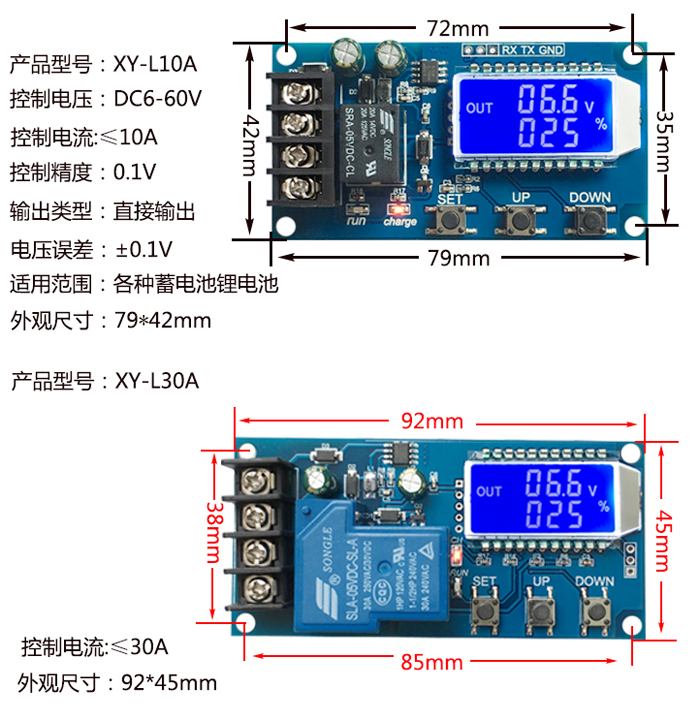

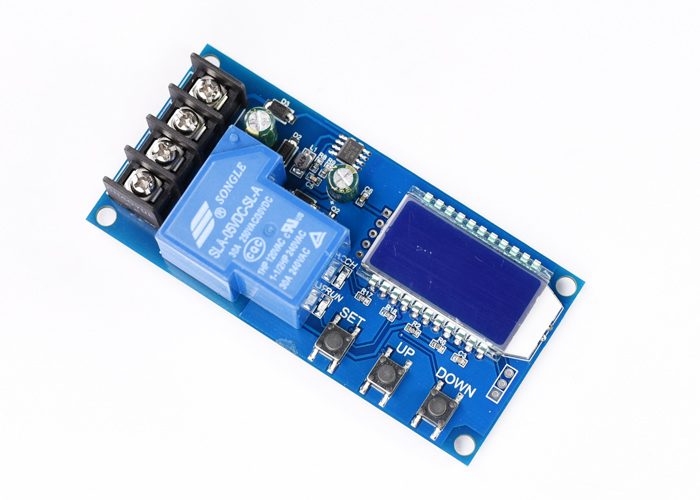

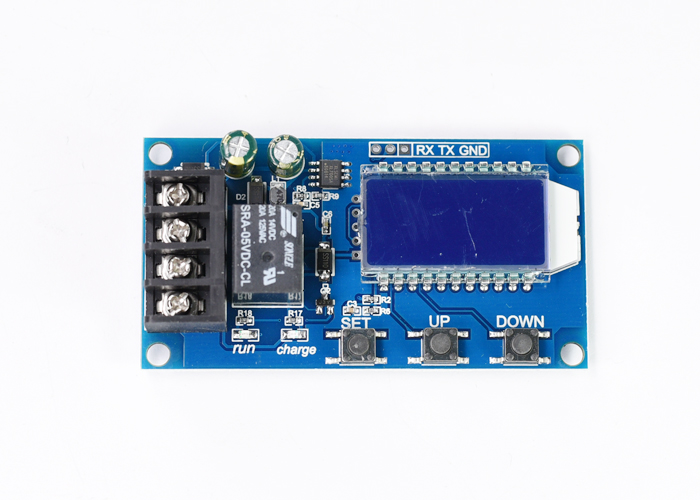

L10A,L30A蓄电池电瓶充电控制模块数字充满断电过充保护开关6-60V

亮点:

1.  6-60V任何蓄电池,锂电池都可以使用;

2.  液晶显示,电池电压,充电百分比和充电时间一目了然;

3.  功能非常强大,可以自动充电控制,可以控制充电时间,可以通过串口设置和上传相应的参数;

单片机开发

一、功能说明

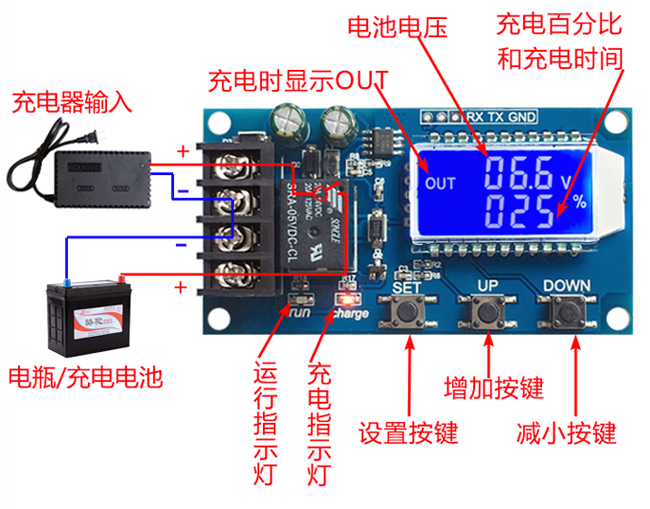

1.    自动充电控制功能:

           通过设置上限电压UP、下限电压dn;当电池电压≤下限电压dn,继电器导通,充电器开始给电池充电;当电池电压≥上限电压UP,继电器断开,完成一次自动充电;

2.    充电时间控制功能:

        如何开启时间控制功能?

        进入参数设置后,设置参数OP不为0,则开启时间控制功能,OP默认的参数是:----h,默认不开启时间控制功能;

        开启时间控制功能后(OP不为0),当电池电压<下限电压dn时,充电器开始给电池充电,系统开始计时;在计时期间,电池电压≥上限电压UP,继电器断开;如果电池电压<上限电压,但充电时间OP时间到了,继电器断开;如果OP时间到了,电池电压依然<下限电压dn,继电器保持导通,自动关闭充电时间控制功能,并闪烁显示H:ER 提醒用户,时间参数设置不合理;按任意键停止闪烁;

注:时间格式: 00:5900代表小时,59代表分钟)最长时间是99:59,也就是100小时。

3.    串口数据上传及参数设置功能:

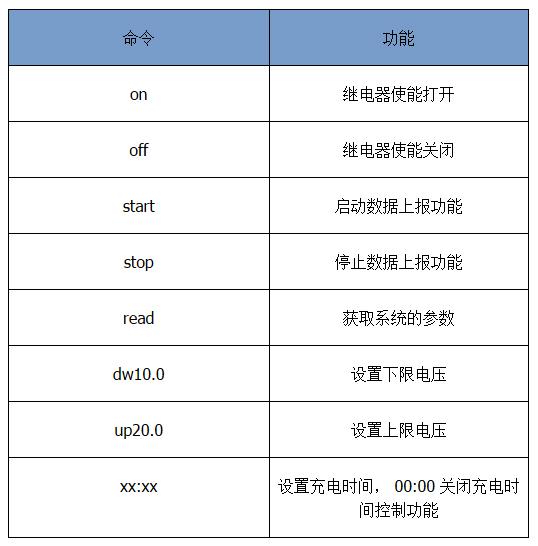

系统支持UART 数据上传及参数设置功能(TTL电平);

UART115200,8,1

单片机开发

数据上传报文格式:

电池电压+电池百分比+充电时间+充电状态



              12.0V,020%,00:10,OP
单片机开发

二、参数设置

a)       通过长按SET键,进入参数设置界面,液晶会显示SET

b)      进入参数设置界面后,通过短按SET键,切换设置的参数;

c)       选择参数之后,可以通过UP/DOWN键进行设置,支持短按、长按(快速增加或减小);

d)      如要设置其他参数,重复步骤b)c);

e)       所有参数设置完成之后,长按SET键,退出并保存;

三、    按键功能说明

在运行界面(主界面),

短按SET按键,显示当前设置的参数;

短按UP按键,切换显示充电百分比和充电时间;

短按DOWN按键,选择开启/关闭继电器使能,如果继电器使能关闭,会显示 ‘OFF’以示提醒,继电器断开;

长按UP按键,来设置液晶背光的状态(L-P),OFF:背光常亮,on:背光在5--10分钟后自动熄灭;

长按SET按键,进入参数设置。

四、  电压百分比的计算:电池电压/(上限电压-下限电压)。

五、附加功能

a)  充电时间记录功能:未开启充电时间控制情况下,产品会记录一次完整时间,当进入时间显示界面,闪烁显示充电时间;再退出时间显示界面或下一次充电开启(继电器导通)时清空;

b)  参数自动检测:当设置完参数,退出时,如果电压下限dn ≥上限电压up,系统会闪烁显示“ERR”以示提醒;

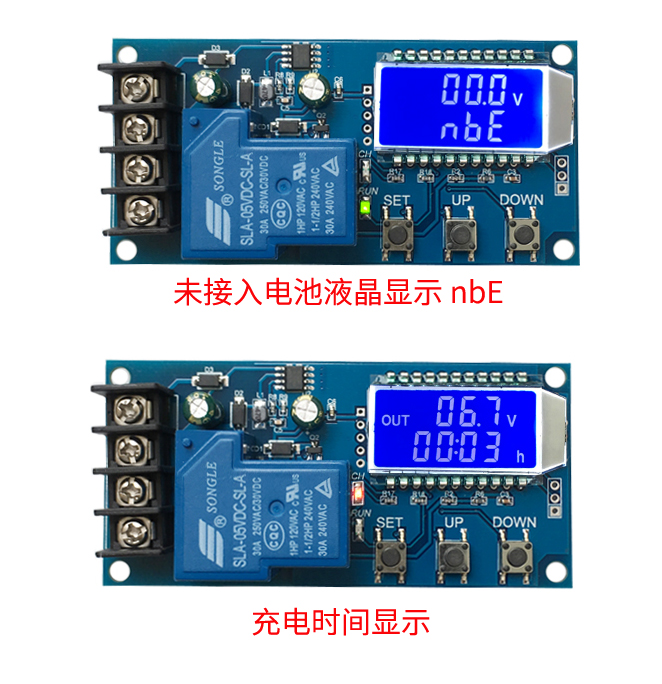

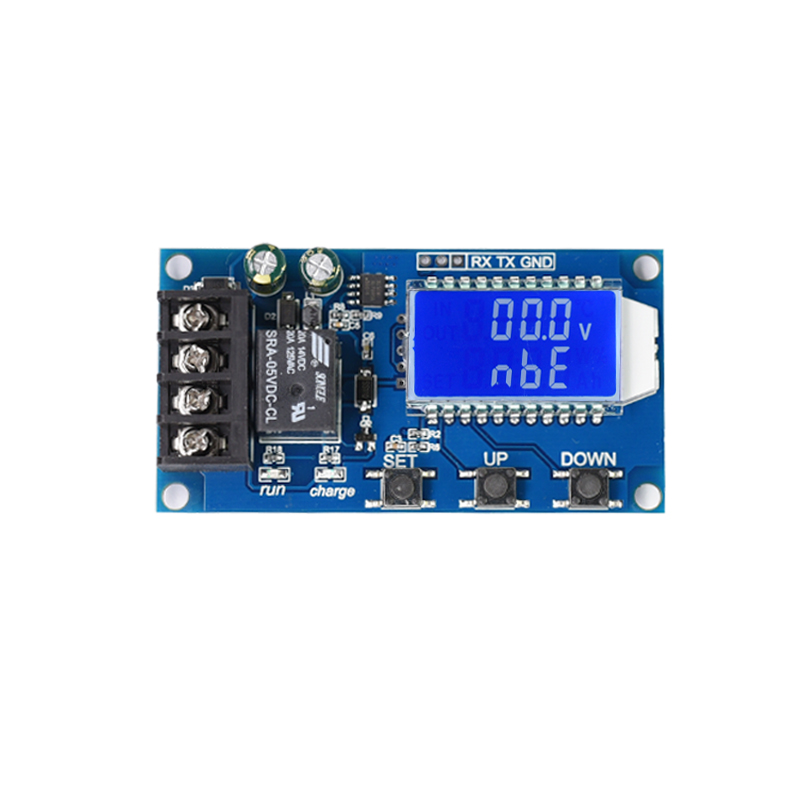

c)  电池接入检测:本产品依附于电池,如果未接入电池,系统会在下行显示“nbE”以示提醒;

单片机开发

常见故障分析

问:适合多少V电平使用?此款模块适合多少V电压?
答:此款适合最低6V,最高60V电压范围内使用,最大支出电平48V,因为48V电瓶充满电在60V左右,再高就烧了,如果您的电瓶高于48V,请选择其他款。

问:上电后继电器啪啪响!指示灯闪烁?
答:这是由于您的充电电流太大或电瓶容量太小造成一上电就立刻到达电压上限,继电器断开,断开后,电压又快速下降到电压下限,又开始充电,周而复始循环,此时您要降低充电电流才行,通常充电电流是电池容量的十分之1到1.5,如20AH的电池充电电流一般在2-3A左右!注意,大电流充电会造成电池发热加速老化、鼓包甚至爆炸!

问:什么控制方式?能否自动循环充电?能否边用边充?能否限流?
答:这是电压控制,例如设置电压下限12.0V,电压上限14.5V,电压充到14.5V这个值就断电了,电压降低到12.0V继电器又闭合开始充电;可以边用边充,电压控制方式只起到关断和开启,不能限流,充电电流完全取决于您的充电器!

问:输入12V能不能给24V电瓶充电,或者输入48V能否给12V电瓶充电?
答:此款是简单的电压控制器,只起到开关作用,不能变压给电瓶充电,所以你要给什么电瓶充电就要准备好什么样的充电器!必须的!
