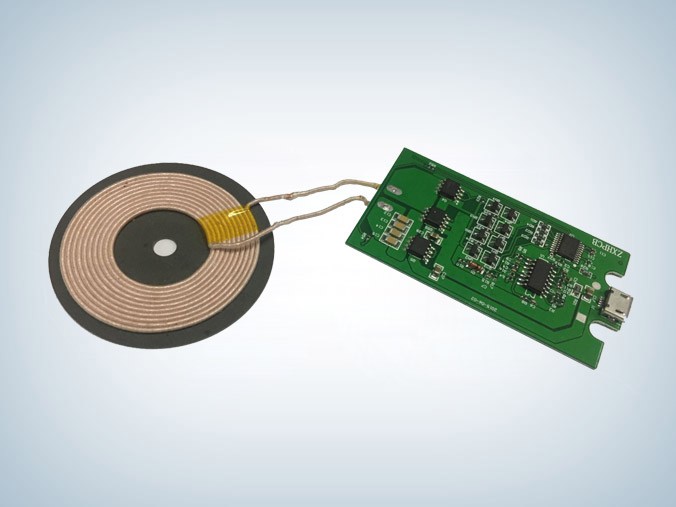

10W高效率无线充电pcba板方案

应用领域:     1.适用于智能手机、可穿戴应用且符合WPC标准的无线充电器     2.专用无线充电器,蓝牙耳机等移动终端设备     3.智能手表,智能手环,助听器等智能穿戴设备    4.移动电源,充电宝等无线充电电源设备

10W高效率无线充电pcba板方案
10W高效率无线充电pcba板方案
所属分类:无线充电pcba方案
品牌:可定制
型号:无线充电pcba板方案
封装:无线充电pcba板外形可根据客户需求设计
功率:10W
电流:1.5~2A
10W无线充电方案介绍:
  支持WPC1.2标准和三星快充的无线充电发射器SoC芯片。内置高速 MCU内核、12bits高精度ADC,高速PWM逆变电路以及解码算法。是一款用于符合WPC标准无线充 电低成本方案SOC。适用于10W以内的无线充电方案,支持LED\蜂鸣器多种灵活的声光提示,系统效率高达84%。
  无线快充方案特点:
  特征尺寸: 无线充电pcba板外形可根据客户需求设计
  1、输入电压: DC5V1.5~2A,超出此范围电压报警并停止充电
  2、输出电压:5V±0.1V
  3、充电电流:1A到2A
  4、充电功率:最大可以达到10W
  5、转换效率:大于73%
  6、传输距离:最大10mm,推荐收发间距2mm~4mm
  7、待机功耗:平均功耗小于50mW
  8、过温保护:当充电时温度高于60°时自动停止充电1分钟,等温度下降下来后再重新充电
  9、过流保护:当充电时输出电流大于2A时自动停止充电,防止损坏充电器
  10、执行标准:Qi无线充电标准
  11、产品认证:CE/FCC,兼容QI认证标准
  12. 工作频率:110- 205KHZ
  13.指示灯: 充电亮蓝灯,充满亮绿灯,故障时交替闪烁
  支持设备:
  手机、平板电脑、智能键盘、智能鼠标、智能台灯、智能麦克风、智能遥控、移动电源
应用领域:
  1.适用于智能手机、可穿戴应用且符合WPC标准的无线充电器
  2.专用无线充电器蓝牙耳机等移动终端设备
  3.智能手表,智能手环,助听器等智能穿戴设备
  4.移动电源,充电宝等无线充电电源设备
